Как снять матрицу с ноутбука? Как самостоятельно заменить матрицу в телевизоре

Н у-ка признайтесь, что вам хочется сделать, когда вы видите на экране ноутбука наглую рожу соперника, который бессовестно и несправедливо отобрал у вас победу в игре? Ну конечно, стукнуть по ней кулаком! Тем, кто не очень сдержан в эмоциях, всё же лучше держать под рукой боксерскую грушу, ведь от удара пострадает не ваш виртуальный враг, а ни в чем не повинная матрица.

Продолжая тему о самостоятельном апгрейде/ремонте наших электронных помощников, поговорим о восстановлении . Сегодняшний рассказ посвящен тому, как заменить матрицу на ноутбуке.

Как узнать, какая матрица установлена на вашем ноутбуке

Н оутбук ноутбуку, как мы уже выяснили, рознь. Очень похожие, даже полностью внешне идентичные аппараты внутри могут быть совершенно разными. Да что там похожие… даже одна и та же модель иногда сходит с конвейера с разными типами матриц, которые нельзя просто взять и поменять местами. Словом, чтобы подобрать ноутбуку новую «морду» взамен разбитой, нужно знать ее параметры.

Дабы точно не ошибиться в выборе, ведь современные LED-матрицы стоят не особо дешево, можно купить абсолютно такую же, как разбирая. Однако в точности такой в продаже может не оказаться. В этом случае допустимо подобрать взаимозаменяемый аналог. К счастью, абсолютное большинство недорогих и среднебюджетных лэптопов, выпущенных в последние годы, оснащаются типовыми дисплеями, с поиском деталей к которым проблемы сегодня нет.

Как же определить тип матрицы, установленной на ноутбуке? Существует только один способ сделать это правильно: по заводскому парт-номеру, указанному на этикетке самой матрицы, которая находится на ее задней поверхности. Чтобы до нее добраться, придется разобрать экран.

Возможно, при поисках нового «фэйса» для вашего электронного друга вы натолкнетесь на веб-сервисы, которые автоматически подбирают совместимые запчасти по модели компьютера. Стоит ли им доверять? Как я уже говорил, одна и та же модель может быть оборудована разными экранами, и если подобный сервис выдаст вам несколько вариантов, вы запутаетесь еще больше. С другой стороны, если сервис принадлежит серьезному специализированному магазину (Aliexpress к таковым не относится), можете обратиться за разъяснениями к его консультантам.

Вернемся к парт-номеру на этикетке. На картинке ниже он подчеркнут зеленой линией.

Зная этот код, достаточно скормить его Гуглу или Яндексу вместе со словом «купить», и, если деталь не является редкой или сильно устаревшей, вам откроются десятки предложений Интернет-магазинов.

В парт-номерах зашифрованы некоторые параметры матриц, в частности – диагональ и производитель. В моем примере – LTN156 AT37, экран имеет диагональ 15,6” (число 156) и выпущен он компанией Samsung, на что указывает шифр завода LTN.

Какие параметры важны для подбора совместимой матрицы

И у старой, и у новой детали обязательно должны совпадать:

• Диагональ , иначе новая просто не подойдет по величине.
• Разрешение . Этот параметр иногда указывают только в пикселях, например, 1280×800. Иногда – вместе с буквенными обозначениями, вроде WSVGA, WXGA и т. д. Последние помимо разрешения учитывают соотношение сторон экрана. Более детальную информацию о том, что это означает, можете получить из .
• Тип подсветки – LED (светодиодный, чаще всего встречающийся на современных лэптопах) или CCFL (ламповый – относительно устаревший).
• Форм-фактор : толщина, расположение и тип креплений к корпусу крышки, место подключения видеошлейфа, количество контактов разъема. 40-пиновыми разъемами оборудованы современные LED-матрицы, 30-пиновыми – чаще ламповые, но не всегда. 20-пиновые (редкие) встречаются при том и другом типе подсветки. В случае несовпадения только распиновки разъема новый экран можно подключить через специальный адаптер-переходник.

Попробуем для примера подобрать аналог уже упомянутой «морды» – LTN156AT37 (встречается на некоторых моделях Acer).

Зайдем на сайт любого интернет-магазина, где есть ее описание.

Получается, на замену подойдет любая матрица, у которой:

• Диагональ – 15,6”.
• Разрешение – 1366×768 WXGA.
• Подсветка – LED.
• Разъем – 30 pin.
• Крепления (ушки под винты) – вверху и внизу, разъем для шлейфа – снизу справа, толщина – slim (тонкая).

Теперь обратимся к каталогам и выберем из них товары с аналогичными характеристиками. Впрочем, можно этого и не делать, поскольку магазины часто приводят списки аналогов в описании каждой матрицы. Но так как сведения там не всегда достоверны, лучше перепроверить.

Пользователи часто интересуются, можно ли установить 30 или 40-пиновую LED-матрицу вместо 30-пиновой CCFL, если по остальным параметрам они совпадают? Отвечаю: поскольку новых CCFL-матриц остается всё меньше (их уже не выпускают), разработаны шлейф-переходники, которые позволяют производить такую замену. Последние обычно продаются там же, где и матрицы.

Правило – правилом, но есть исключения

С уществуют ноутбуки, матрицы которых прочно приклеены к крышке, то есть являются несъемными. В случае их повреждения замене подлежит весь дисплейный модуль. Пример таких аппаратов – MacBook Air 11 и 13. За счет отказа от механических креплений крышки MacBook Air и получаются такими тонкими.

На фото ниже хорошо заметно, что крышка MacBook Air примерно вдвое тоньше крышки MacBook Pro. У второго матрица съемная.

Кстати, стремясь делать что-то похожее на макбуки (внешне, но не качеством), подобные «лайфхаки» с клеем используют и производители из Поднебесной.

Несъемность клееных матриц Apple, конечно же, условная. Опытные ремонтники давно научились их снимать и менять, но тем, кто никогда раньше подобного не делал, лучше не пытаться им подражать, ибо вероятность испортить дорогостоящие детали близка к 99%.

Ремонт разбитого экрана с клееной матрицей на дешевых китайских лэптопах, как правило, невозможен из-за отсутствия в продаже запасных частей. А также нецелесообразен по стоимости.

А теперь – “расчлененка”. Всё, что описано ниже, выполняется на ваш страх и риск

Д ля демонтажа испорченной матрицы вам понадобится крестовая отвертка (лучше магнитная), канцелярский нож, пластиковая карта (можно заменить на тонкую линейку или медиатор), а также пластиковая или металлическая лопатка-спуджер для отщелкивания защелок и отключения контактов.

Перед тем как приступать к разборке экрана, не забудьте полностью обесточить ноутбук – отсоединить внешний блок питания и аккумуляторную батарею, даже если последняя, по вашему мнению, разряжена.

Дальше приступим к демонтажу рамки дисплея – детали, которая окружает экран. На передней части рамок обычно есть небольшие резиновые накладки, которые предохраняют экран от соприкосновения с клавиатурой при закрытии крышки. Под некоторыми из этих накладок находятся винты, которые держат рамку.

Используя лезвие ножа, аккуратно отделите накладки от рамки. Старайтесь не дотрагиваться пальцами до их нижней поверхности, покрытой липкой массой, иначе они в дальнейшем будут плохо держаться.

Следом выкрутите все винты. Если их нет, значит, рамка держится только на защелках.

Подденьте рамку руками и постарайтесь отделить от экрана. Если она не поддается, вставьте в щель между ней и основной частью крышки пластиковую карту или медиатор и осторожно ведите ими вдоль периметра, отщелкивая защелки.

Некоторые рамки дополнительно фиксируются двусторонним скотчем. Для их снятия приходится прикладывать чуть больше усилий.

Отсоединив рамку, отложите ее в сторону. Теперь перед вами – сама матрица. Чаще всего они тоже крепятся к крышке лэптопа винтами, но есть модели, которые вставляются в пазы.

Выкрутите винты, удерживающие матрицу, потом возьмите ее за края и положите на клавиатуру «лицом» вниз.

Следующий этап – отключение видеошлейфа и кабеля инвертора – устройства управления подсветкой, которое на CCFL-матрицах имеет отдельный коннектор. Первым делом отсоедините шлейф: аккуратно отклейте скотч, которым он прикреплен к задней стенке матрицы и, помогая себе спуджером, извлеките его из разъема. Следом отключите инвертор. Если к матрице прилегает шлейф веб-камеры, также отсоедините его.

Кстати, на этом этапе вы как раз и узнаете, что за экран установлен на вашем компьютере. Парт-номер, по которому определяют его модель, как вы помните, указан на этикетке.

Установка новой матрицы и сборка дисплея производятся в обратном порядке.

Немного о подключении LED-матриц вместо CCFL через шлейф-переходник

Ш лейф-переходники представляют собой устройства в виде ленты, на одном конце которой находится разъем для подключения LED, на другом – CCFL. К средней части этой ленты подсоединяется небольшая платка – инвертор для управления LED-подсветкой. На нем тоже есть от 2 до 8 разъемов, возле которых указаны марки или модельные линейки ноутбуков – Asus, Dell, HP, Toshiba, Lenovo и т. д.

К чему подключать основные разъемы шлейф-переходника, думаю, понятно. LED – к порту LED-матрицы. CCFL – к видеокабелю ноутбука. Из портов инвертора вам понадобится только один – тот к которому подойдет кабель вашего CCFL-инвертора.

После подключения зафиксируйте шлейф-переходник на задней панели матрицы клейкой лентой, и можете собирать ноутбук. Если всё сделано правильно, машина не заметит подмены.

Ещё на сайте:

Следуем за белым кроликом: как заменить матрицу на ноутбуке собственными руками обновлено: Апрель 12, 2017 автором: Johnny Mnemonic

Замена матрицы на ноутбуке представляет собой довольно сложный процесс. Но если вы решили снять ее самостоятельно, постарайтесь отнестись к нему ответственно. Придерживаясь пошаговой инструкции, вы сможете аккуратно снять матрицу с ноутбука и установить новую.

Приготовьте рабочее место. Учтите, что вам придется снимать много мелких деталей, которые могут попросту затеряться. Поэтому постарайтесь подготовить большую и ровную рабочую поверхность. Перед заменой матрицы выключите компьютер, вытащите батарею и вытяните шнур с розетки. Помните, что некоторые детали ноутбуков могут оказаться склеенными. К примеру, многие запчасти продуктов фирм Apple и Sony скреплены клеем. Поэтому прежде чем снимать дисплей с компьютера, убедитесь, что он не приклеен. В противном случае вам придется обратиться к мастерам. Перед заменой матрицы приобретите новый корпус. Уточните, какая именно модель вам подходит – на задней панели экрана находится наклейка с номером необходимой модели. Также вы можете установить утилиту AIDA64. Она собирает данные и позволяет узнать номер нужной вам матрицы. На крепежных компонентах корпуса матрицы находятся специальные заглушки. Осторожно снимите их и отложите заглушки в сторону на видное место, чтобы они не потерялись. В последствии поступайте так со всеми мелкими элементами компьютера.

Снимите крепежные компоненты крышки ноутбука. Осторожно отсоедините шлейфы приборов, которые находятся внутри. Открепите фиксаторы клавиатуры и снимите ее. При этом аккуратно отделите шлейф от материнской платы. Затем снимите ее верхнюю панель. Учтите, что эта деталь является очень хрупкой, поэтому действуйте осторожно, чтобы ненароком не повредить ее. Во время отделения матрицы продолжайте придерживаться аккуратности – не сломайте края компьютера. Затем отделите все шлейфы подключения экрана к материнской плате. Открепите с оболочки экрана все болты. Постарайтесь не пропустить ни одного, чтобы в последствии при отсоединении панели не возникло никаких трудностей и повреждений. В некоторых ноутбуках болты могут находиться даже на торце панели и с обратной стороны. Если они там есть, открутите их. Затем осторожно снимите части корпуса. При этом вы можете использовать плоскую отвертку, чтобы детали легко поддевались.

Помните, что некоторые ноутбуки склеены по краям. Если ваш ноутбук склеен, не пытайтесь отодрать матрицу самостоятельно – вместо этого воспользуйтесь услугами специалиста. В противном случае вы можете повредить не только старую панель, но и детали. Обязательно отделите шлейф подключения от экрана – отключите его от основания. После этого отыщите инвертер – зеленый чип. Он расположен между подсветкой и экраном. Отсоедините провода, которые идут от конвертера.

Если вы хотите поставить в компьютер новую матрицу, сделайте проделанную работу, только в обратном порядке и с новой матрицей. Чтобы не скользить руками по корпусу и не оставить на нем жирных пятен, оденьте тонкие медицинские перчатки. При установке новой матрицы так же будьте очень осторожны. Не давите и не тяните корпус – вы можете поломать его и детали, так и не воспользовавшись им. После подключения шлейфов проверьте работоспособность нового экрана. Вставьте шнур питания в розетку и включите ноутбук. Если все в порядке, снова отключите ноутбук и продолжайте сборку.

Менять матрицу необходимо только в том случае, если она полностью вышла из строя. Если на изображении идут полосы, оно периодически гаснет или постоянно меняется яркость, проблема заключается в другом. В этом случае просто отнесите ноутбук специалистам на диагностику.

Вопрос о том, как снять матрицу с ноутбука, возникает при обнаружении серьезных неполадок: повреждения матицы проявляются появлением вертикальных полос на экране, нарушением цветопередачи, отключением подсветки или просто черным экраном, если она окончательно выходит из строя. Самостоятельной разборкой ноутбука и заменой комплектующих стоит заниматься только при наличии большого багажа специальных знаний, любая ошибка может привести к еще более серьезным поломкам устройства.

Перед тем как снять матрицу с ноутбука HP или другой марки, необходимо позаботиться о подготовке рабочего пространства. Со стола нужно убрать все посторонние предметы, желательно найти коробочку для болтов, чтобы потом не пришлось собирать их по столу и полу. Для работы потребуются тонкие отвертки с магнитным наконечником, тонкий предмет для открывания защелок или специальная демонтажная лопатка, а также пинцет.

Как снять матрицу с ноутбука Lenovo? Практически все современные марки ноутбуков имеют схожее устройство монитора, процесс разборки и замены матрицы различается лишь в небольших деталях. Основные действия:

• Любой ноутбук предварительно отключается от сети, также необходимо вынуть аккумуляторы.
• Откручиваются все винты с внутренней стороны монитора, они скрыты под резиновыми заглушками. На большинстве моделей ноутбуков используется по 5 винтов, но их иногда бывает больше.
• Далее нужно открутить винтики, которыми рамка прижимает матрицу к ноутбуку. Обычно для этого используются отвертки «под крестик».
• После откручивания винтов необходимо аккуратно отсоединить защелки рамки и снять ее. Нельзя использовать слишком большое усилие, рамка при этом может сломаться.
• С каждой боковой стороны откручиваются 4 болта, которые прижимают матрицу к корпусу монитора ноутбука.
• Далее нужно попробовать без применения силы отодвинуть матрицу от корпуса устройства. Она должна легко отделиться: если этого не происходит, значит остались еще не открученные болты, и их нужно найти.
• Если все сделано правильно, дисплей можно легко отодвинуть и перевернуть лицевой панелью на клавиатуру ноутбука. После этого можно отсоединить кабель инвертора и видеокабель, и матрица будет полностью отсоединена от ноутбука.

На обратной стороне матрицы вы найдете заводскую наклейку с указанием ее типа и всех технических характеристик, эта информация нужна для правильного подбора новых комплектующих.

Сборка ноутбука после замены матрицы

После того, как вы приобрели новую матрицу, ее необходимо правильно установить в корпус монитора. Для этого все действия выполняются в обратном порядке: к разъемам подключаются кабели, после этого по бокам вкручиваются винты, устанавливается на защелки и прикручивается на место рамка. Окончательный шаг - установка резиновых заглушек, чтобы скрыть места вкручивания болтов.

Устанавливается обратно аккумулятор, и ноутбук можно подключать к сети, если замена матрицы выполнена правильно, и причина неисправности скрывалась именно в ней, изображение вновь станет четким и ярким, с правильной цветопередачей и отсутствием на экране каких-либо посторонних полос.

Любой самостоятельный ремонт проводится на свой страх и риск: всегда есть вероятность повредить защелки, нарушить подсоединение шлейфов или допустить любые поломки, устранение которых будет стоить очень дорого. Намного более надежный вариант - сразу обратиться в сервисный центр и заказать профессиональную замену матрицы с выдачей гарантийного талона после ремонта.

Замена матрицы ноутбука – сравнительно сложная работа. Бывает, что пользователю приходится проводить такую работу самостоятельно, и относиться к ней нужно очень ответственно. Наша пошаговая инструкция позволит вам легко снять матрицу и установить новую ей на замену.

1. Начать можно с подготовки рабочего места. Вам понадобится большая и достаточно ровная рабочая поверхность. Еще до замены матрицы необходимо выключить компьютер, вытащить его батарею и вытянуть его шнур питания из электрической розетки. Прежде чем вы начнете снимать дисплей с вашего ноутбука, нужно убедиться, что экран не приклеен. В ином случае нужно будет обратиться к специалистам.

2. Заранее, еще до начала работы по замене матрицы ноутбука, вам нужно будет приобрести новый корпус для нее. Обратите внимание, что на крепежных компонентах корпуса матрицы предусмотрены специальные заглушки. Их нужно осторожно снять и отложить в сторону. Также необходимо поступать со всеми небольшими элементами лэптопа.

3. Далее следует снять крепежные элементы крышки вашего ноутбука. Вам потребуется осторожно отсоединить шлейфы приборов, которые располагаются внутри. Необходимо открепить фиксаторы клавиатуры и снять ее. При этом следует очень осторожно отделить шлейф от материнской платы. После можно снять ее верхнюю панель. Обратите внимание – данный элемент очень хрупкий, необходимо работать с ним аккуратно, чтобы не повредить ненароком. При отделении матрицы также нужно быть аккуратным, не сломать края компьютера. Затем можно отделить все шлейфы подсоединения дисплея к материнской плате.

4. С оболочки экрана необходимо открепить болты. Затем необходимо снять части корпуса. Для этого можно задействовать плоскую отвертку, чтобы легко поддевать детали.

5. Необходимо помнить, что некоторые модели ноутбуков являются склеенными по краям. Если ваше устройство также склеено, ни в коем случае нельзя пытаться отодрать матрицу своими силами - лучше воспользоваться услугами специалиста. Иначе можно повредить как старую панель, так и отдельные детали. Обязательно нужно отсоединить и шлейф подключения от экрана - его нужно отключить от основания. После этого необходимо отыскать инвертер - это зеленый чип. Он размещается между экраном и подсветкой. Нужно отсоединить провода, идущие от конвертера.

6. Далее, при установке новой матрицы, всю эту работу потребуется проделать уже в обратном порядке. При установке можно надеть тонкие медицинские перчатки, чтобы не оставлять пятен от пальцев на корпусе. При установке матрицы также нужно соблюдать осторожность. Не давить, не тянуть корпус - иначе можно поломать детали устройства, так им толком и не воспользовавшись. После подсоединения шлейфов нужно проверить работоспособность нового дисплея. Необходимо вставить в розетку шнур питания и включить ноутбук. Если все будет в порядке, можно снова отключить ноутбук и продолжить сборку.

Напоследок стоит отметить, что менять матрицу необходимо исключительно в том случае, если матрица полностью уже вышла из строя. Если вы видите полосы на изображении, оно гаснет периодически или меняет яркость, то проблема заключена в другом. Тогда лучше просто отнести устройство на диагностику к специалистам.

Александр Савчков

В этой статье рассмотрим, как своими руками заменить матрицу экрана ноутбука на примере разборки и снятия её с экрана Acer.

Всё не так сложно, как может показаться сперва, есть намного более требовательные к профессионализму инженера, их проводящего. Иногда сложнее , или . Сначала оговорюсь, что полный демонтаж и замена матрицы экрана, шлейфа, завесов экрана ноутбука- это лишь часть тотальной разборки ноутбука, которая описана в примере по ссылке- .
Можно заменить матрицу не разбирая ноутбук полностью, но такой вариант не во всех случаях доступен.
Итак, алгоритм полной разборки экрана и самостоятельной замены матрицы ноутбука в картинках.

Подразумевается, что частичную разборку мы провели- осталось снять матрицу. Как разобрать ноутбук- смотрите ссылку выше по тексту.

1. Снимаем экран ноутбука и находим заглушки. Аккуратно их извлекаем.
2. Выкручиваем обнажившиеся болты. Снимаем аккуратно ободок. Поддевая пальцами со стороны матрицы ноутбука до характерного щелчка. Это позволяет извлечь рамку без повреждений фиксаторов при отсутствии специального инструмента.

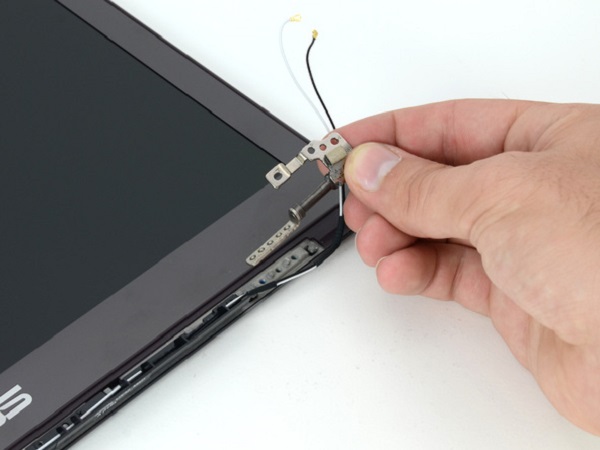

3. Вынимаем наружные шлейфы. Откручиваем внутренний крепёж.



4. Вынимаем аккуратно матрицу для замены, убираем оставшиеся крепежи, шлейфы.





5. Далее поддеваем и извлекаем сигнальный шлейф из разъёма, убираем проводку антенны wi- fi, веб- камеру.

Вот и весь сжатый алгоритм замены матрицы ноутбука своими руками . Надеюсь данное руководство будет полезно. Если кажется слишком сложным, чрезмерно ответственным и непонятным делом обращайтесь в наш сервисный центр. Мы с радостью окажем качественные и профессиональные услуги в области ремонта ноутбуков в Минске.
