Энкодер с кнопкой. Как использовать поворотный энкодер в проекте на микроконтроллере

Принцип действия, схема включения и исходник библиотеки для работы с инкрементным энкодером уже рассматривался мной в одной из статей. Сегодня мы поговорим о практическом применении энкодера. В качестве примера я выбрал программу генератора прямоугольного сигнала с диапазоном рабочих частот 1 – 100 Гц. Первоначальный замысел предполагал диапазон 1 - 1000 Гц, но на практике выяснилось, что перебирать тысячу значений утомительно даже с энкодером.

Подготовка

Создаем в пустом workspace`е новый проект

Project > Create New Project…

Тип шаблона C > main

Копируем в папку проекта файлы исходника библиотеки для работы с энкодером
encoder.h и encoder.c

Подключаем к нашему проекту файл encoder.c
Правая кнопка мышки в окне workspace и в открывшемся меню Add > Add Files…

Копируем файл bits_macros.h в папку проекта.

Подключаем заголовочные файлы
В начале файла main.c забиваем следующие строки
#include
#include
#include "encoder.h"
#include "bits_macros.h"

Задаем настройки проекта
Project > Options

Тип микроконтроллера
General Options > Target > Processor Configuration > ATMega8535

Разрешение использования имен битов определенных в заголовочных файлах
General Options > System > Enable bit defenitions...

Оптимизация кода по размеру
C/C++ Compiler > Optimisations >Size High

Тип выходного файла
Linker > Output File галочка Override default и поменять расширение на hex
Linker > Format > Other выбрать Intel Standart

Жмем Ок. Сохраняем проект и workspace.
Теперь у нас есть пустой проект с подключенной либой и заданными настройками.

Задача

Заставить микроконтроллер генерировать меандр с частотой от 1 до 100 Гц. Значение частоты должно задаваться с помощью энкодера. Поворот энкодера на одну позицию должен соответствовать изменению частоты генератора на 1 Гц.

Схема для нашего примера

К выводу, на котором будет генерироваться меандр, подключен светодиод, чтобы хоть как-то видеть результат работы программы. Вряд ли у многих под рукой осциллограф.

Алгоритм программы

Прямоугольный сигнал генерируется с помощью 16 разрядного таймера Т1, который работает в режиме СТС – сброс при совпадении. Во флэш памяти микроконтроллера храниться массив, содержащий для каждого значения требуемой частоты константу. Для доступа к элементам массива используется переменная pTimerValue. В прерываниях таймера Т1 значение константы считывается и записывается в регистр сравнения.

Для генерации сигнала используется вывод PD5 (OC1A). У него есть альтернативные функции – он может менять свое состояние на противоположное при равенстве счетного регистра и регистра сравнения.

В основной программе в бесконечном цикле while микроконтроллер опрашивает буфер энкодера и в зависимости от его значения уменьшает или увеличивает переменную pTimerValue.

В самом начале main`а располагается код инициализации периферии и необходимых переменных.

Структура программы

Для наглядности я изобразил структуру программы в виде диаграммы.

Это типовая структура построения простых программ. Прерывания естественно происходят в произвольном месте цикла.

Инициализация.
Бесконечный цикл (так называемый superloop), в котором происходит ожидание события, обычно в виде опроса флагов или какого-нибудь буфера.
Параллельная работа периферийных устройств, вызывающих прерывания. В них выполняется какой-то код (желательно короткий) и выставляются флаги.

Для простых задач такого подхода хватает за глаза. Для сложных существуют другие способы организации программ. Наберитесь терпения, скоро и до них дойдет дело.

Расчет констант для таймера Т1

Рассчитаем значение константы для частоты 1 Гц. Подобный расчет я уже приводил, но будет не лишним его вспомнить

Тактовая частота микроконтроллера 16 МГц (смотрите схему). Коэффициент предделителя таймера - 256. Он позволяет получить прерывания с любой частотой из нашего диапазона.

Период одного тика таймера будет равен 1/(16 МГц/ 256) = 16 мкс

На выводе PD5 нам нужно получить сигнал частотой 1 Гц. Вывод меняет свое состояние на каждое прерывание таймера и значит, частота прерываний должна быть в 2 раза больше. Для нашего случая - 2 Гц.

Сколько тиков таймера уложится в 2 Герца? (1/2 Гц)/16 мкс = 31250
Это и есть искомая константа.

Остальные значения рассчитываются аналогично. Я для этого обычно использую Exel.

Полученные значения мы помещаем в массив

__flash unsigned int timerValue =
{

сохраняем его в отдельном файле – timer_value.h и подлючаем его к файлу main.c

#include "timer_value.h"

Да, еще нужно добавить парочку констант в этот файл

#define MAX_TIM_VALUE 99
#define MIN_TIM_VALUE 0

Убедимся, что правильно рассчитали константы для таймера. Запустим его. Код программы будет такой.

//программирование AVR на Си

//сайт 17.10.09
#include
#include
#include "encoder.h"
#include "bits_macros.h"
#include "timer_value.h"

//индекс для доступа к элементам массива
volatile unsigned char pTimerValue = 0;

int main(void )
{
//инициализация таймера Т1
TCNT1 = 0;
TCCR1A = (0<TCCR1B = (0<

//настройка вывода PD5 на выход
SetBit(PORTD, PD5);
SetBit(DDRD, PD5);

//ничего не делаем в бесконечном цикле
while (1);
return 0;
}

Думаю, пояснения требует только кусок инициализации таймера.

Обнуление счетного регистра
TCNT1 = 0;

Инициализация конфигурационных регистров таймера Т1.
TCCR1A = (0<TCCR1B = (0<

Где биты WGM13, WGM12, WGM11, WGM10 задают режим работы таймера – СТС,
CS12, CS11, CS10 – определяют коэффициент предделителя таймера –256,

COM1A1, COM1A0 – определяют поведение вывода PD5(OC1F) – в данном случае по сигналу таймера он будет менять свое состояние на противоположное

Инициализация регистра совпадения начальным значением.
OCR1A = timerValue;

Компилируем программу и грузим в микроконтроллер. Светодиод должен моргать с частотой 1 Гц.
В программе нет никаких прерываний. Нет никаких манипуляций с выводом PD5. Однако светодиод моргает!

Программа

Теперь нужно “прикрутить” к этой программе энкодер. Зададим настройки в хедер файле encoder.h – порт и выводы, к которым подключен энкодер, значения констант.

#define PORT_Enc PORTA
#define PIN_Enc PINA
#define DDR_Enc DDRA
#define Pin1_Enc 2
#define Pin2_Enc 1

#define RIGHT_SPIN 0x01
#define LEFT_SPIN 0xff

Хедер содержит прототипы трех функций. Вспомним их назначение.

void ENC_InitEncoder(void) настраивает выводы микроконтроллера, к которым подключен энкодер на вход. Эту функцию нужно вызвать в начале main`а.

void ENC_PollEncoder(void) – однократно опрашивает энкодер, анализирует текущее и предыдущее состояния и записывает в буфер соответствующие константы (RIGHT_SPIN и LEFT_SPIN). Эта функция будет сидеть в прерывании таймера Т0.

unsigned char ENC_GetStateEncoder(void) – возвращает содержимое буфера энкодера. Если поворот на одну позицию не был зафиксирован – функция вернет 0, если поворот был зафиксирован функция вернет значение соответствующей константы. При этом значение буфера очистится. Эта функция будет вызываться в основном программе – в цикле while.

Дополняем нашу программу. Можете попробовать сделать это самостоятельно.

//программирование AVR на Си
//пример использования энкодера
//сайт 17.10.09

#include
#include
#include "encoder.h"
#include "bits_macros.h"
#include "timer_value.h"

#define TCNT0_const 253
#define TCCR0_const 5

volatile unsigned char pTimerValue = 0;

int main(void )
{
ENC_InitEncoder();

//инициализация таймера т0
TCNT0 = TCNT0_const;
TCCR0 = TCCR0_const;

//инициализация таймера т1
TCNT1 = 0;
TCCR1A = (0<TCCR1B = (0<OCR1A = timerValue;

//разрешение прерываний от таймеров
//т0 - по переполнению, т1 - по совпадению
TIMSK = (1<

//настраиваем PD5 на выход
SetBit(PORTD, PD5);
SetBit(DDRD, PD5);

__enable_interrupt ();
while (1){
//считываем содержимое буфера энкодера
//после считывания он очищается
unsigned char stateEnc = ENC_GetStateEncoder();

//если не пустой
if (stateEnc != 0){
//определяем направление вращения и изменяем переменную timerValue
if (stateEnc == RIGHT_SPIN){
if (pTimerValue == MAX_TIM_VALUE) pTimerValue = MIN_TIM_VALUE;
else pTimerValue++;
}
if (stateEnc == LEFT_SPIN) {
if (pTimerValue == MIN_TIM_VALUE) pTimerValue = MAX_TIM_VALUE;
else pTimerValue--;
}
}
}
return 0;
}

//опрос энкодера
#pragma vector=TIMER0_OVF_vect
__interrupt void timer0_ovf_my(void )
{
TCNT0 = TCNT0_const;
ENC_PollEncoder();
}

#pragma vector=TIMER1_COMPA_vect
__interrupt void timer1_compa_my(void )
{
//обновляем значение регистра стравнения
OCR1A = timerValue;
}

Вроде все должно быть понятно.
Кусок кода, в котором изменяется значение pTimerValue, можно было бы написать еще так:

if (stateEnc != 0) {
pTimerValue = pTimerValue + stateEnc;
if (pTimerValue == (MAX_TIM_VALUE + 1)) pTimerValue = MIN_TIM_VALUE;
else if (pTimerValue == (MIN_TIM_VALUE - 1)) pTimerValue = MAX_TIM_VALUE;
}

При вращении энкодера вправо pTimerValue складывается с 1, то есть инкрементируется.

При вращении энкодера влево pTimerValue складывается с 0хff, что равносильно вычитанию 1. Одна и та же операция, а результат прямо противоположный.

В данном демонстрационном проекте мы рассмотрим задачу сопряжения элемента управления под названием энкодер с микроконтроллером PIC.

Для реализации демонстрационного проекта нам понадобятся:

24-позиционный энкодер;
16 светодиодов (3 мм);
драйвер светодиодов ;
микроконтроллер .

Энкодер - современный и оригинальный элемент управления цифровыми устройствами, и по внешнему виду похож на переменный резистор (см. рисунок ниже). Другое название этого элемента управления - датчик угла, датчик поворота. Вращение вала сопровождается щелчками, например 24 щелчка на один оборот. Энкодер имеет 3 вывода - A, B, C и применяется для быстрого ввода данных в цифровые устройства. Некоторые модели имеют встроенную кнопку, которая срабатывает по нажатию на вал энкодера (добавляется еще один вывод).

Принцип работы энкодера

При повороте на один щелчок, например, вправо, сначала замыкается контакт А+С, затем В+С. Когда в этом щелчке вал доворачивается, в той же последовательности контакты размыкаются. При повороте вала в другую сторону, последовательность замыкания с контактом С меняется, т.е. при повороте влево замыкаются сначала В+С, затем А+С.

Используя энкодер в проектах на микроконтроллерах, возможно, при помощи одного и того же энкодера, реализовать несколько различных типов ввода данных, однако, это требует некоторой обратной связи и визуализации, чтобы пользователь знал, какую информацию он вводит и в какой позиции энкодер.

Принципиальная схема: подключение энкодера к микроконтроллеру PIC (нажмите для увеличения)

Выводы энкодера A и B подключаются к портам микроконтроллера RB4 и RB5, вывод С энкодера подключается к «земле». Стоит заметить, что на сигнальные линии выводов A и B должны быть подключены подтягивающие резисторы. Энкодер не случайно подключен к указанным линиям ввода/вывода микроконтроллера: во-первых, порт B имеет встроенные подтягивающие резисторы и нам не придется подключать внешние, во-вторых, порт B микроконтроллера имеет очень полезную функцию - «interrupt-on-change» - прерывание по изменению уровня, что позволит нам отслеживать состояние энкодера.

16 обычных 3 мм светодиодов используются для визуализации вводимых данных и расположены они будут на печатной плате вокруг установленного энкодера. Светодиоды подключены к микросхеме A6276.

Микросхема представляет собой драйвер светодиодов с 16-битным последовательным вводом информации. Драйвер содержит 16-битный КМОП сдвиговый регистр, соответствующие защелки и драйверы для управления светодиодами и может управлять большим количеством светодиодов, чем это позволяет микроконтроллер. Кроме того, драйвером можно управлять по интерфейсу SPI, что дополнительно сокращает количество используемых линий ввода/вывода и делает проект масштабируемым.

Программное обеспечение микроконтроллера для решения нашей задачи относительно простое. Реализуется 3 режима работы (ввод информации) и обратная связь:

Режим позиционирования на 360° - в этом режиме светодиоды указывают текущую «позицию» энкодера, пользователь может поворачивать вал энкодера влево и вправо на любой угол;
Режим «Громкость/Уровень» - в этом режиме светодиоды указывают текущее значение между минимальным и максимальным уровнями диапазона ввода (как уровень громкости в аудиоустройствах);
Режим 3-позиционного ротационного тумблера - в этом режиме имеется только три выбираемых позиции, которые пользователь выбирает, поворачивая вал энкодера влево/вправо.

Демонстрация работы проекта

Из этой статьи вы узнаете, что такое энкодер, зачем он нужен, и как его подружить с микроконтроллером. Если вы пользовались современной стиральной машиной, микроволновой печью или аудио системой то, скорее всего вы уже имели дело с энкодером, сами того не подозревая. Например, в большинстве современных домашних и автомобильных стерео систем энкодеры используются для регулировки громкости звука.
Энкодер или датчик угла поворота – это электромеханическое устройство, предназначенное для преобразования углового положения вала или оси в электрические сигналы. Существует два основных типа энкодеров - инкрементные и абсолютные.
Инкрементный энкодер при вращении формирует импульсы, число которых пропорционально углу поворота. Подсчет числа этих импульсов даст нам величину угла поворота вала энкодера относительно его начального положения. Этот тип энкодеров не формирует выходные импульсы, когда его вал находится в покое. Инкрементные энкодеры находят широкое применение в индустриальных средствах управления, бытовой и музыкальной технике.
Абсолютный энкодер для каждой позиции своего вала выдает уникальный код. Ему, в отличии от инкрементного энкодера, счетчик не нужен, угол вращения всегда известен. Абсолютный энкодер формирует сигнал и когда вал вращается, и когда он находится в покое. Абсолютный энкодер не теряет информацию о своем положении при потере питания и не требует возврата в начальную позицию. Этот тип энкодеров применяется в промышленно оборудовании - робототехнике, станках, конвейерных линиях.

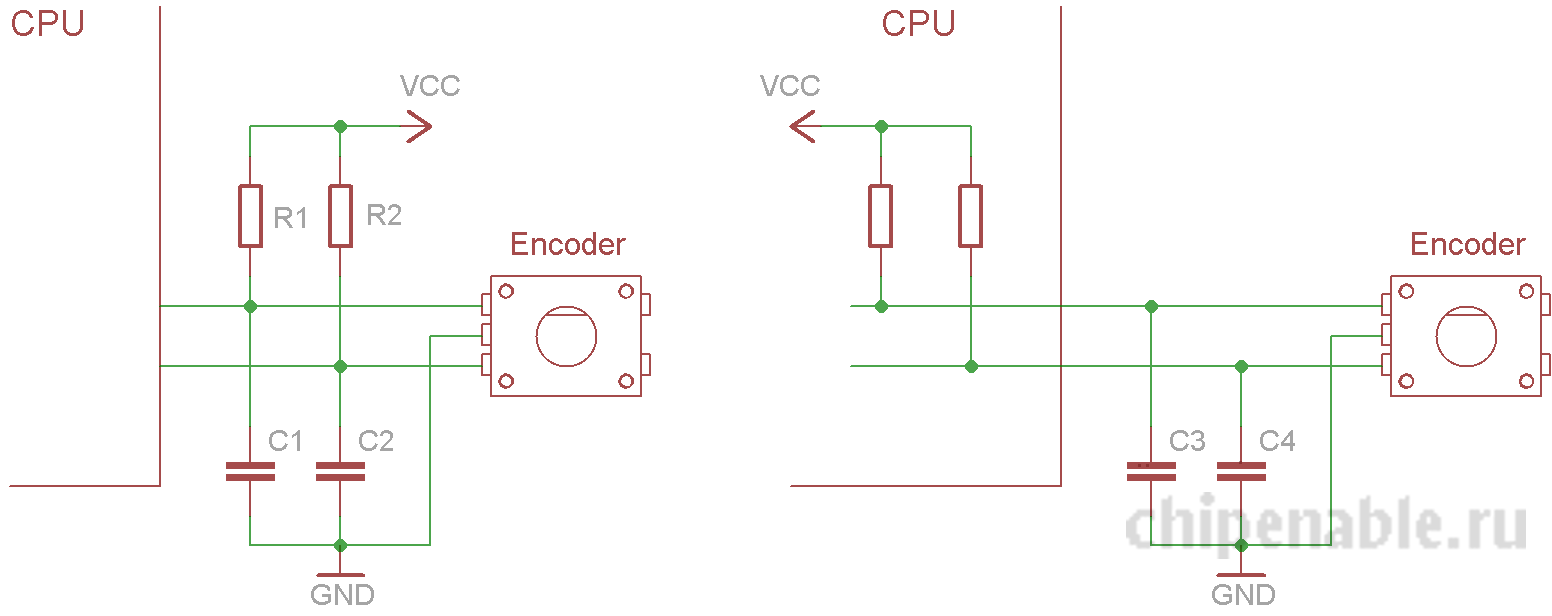

Я хотел бы рассказать о сопряжении инкрементного механического энкодера с микроконтроллером. Для этого я приобрел инкрементный энкодер фирмы Bourns - PEC12-4220F-S0024. Вот расшифровка его названия согласно datasheet: PEC12 – модель, 4 – вертикальное положение выводов, 2 – 24 стопора, 20 – длина вала в мм, S – наличие кнопки, 0024 – 24 импульса за оборот.

У него 5 выводов. 2 вывода на фотографии слева – выводы кнопки, 3 вывода на фотографии справа – выводы энкодера. Из них - 2 сигнальных и 1 общий. Он посередине. Схема подключения энкодера ничем не отличается от подключения обычных кнопок. Сигнальные выводы энкодера подключаем к любому порту ввода вывода микроконтроллера. Общий вывод энкодера сажаем на землю. Для защиты от дребезга контактов не лишним будет добавить еще пару керамических конденсаторов номиналом в несколько нанофарад. Выводы микроконтроллера в программе конфигурируем как входы и включаем подтягивающие резисторы. Можно использовать внешние.

Когда ручка энкодера стоит неподвижно – на входах микроконтроллера присутствуют логические единицы. Когда ручку энкодера поворачивают, на выводах микроконтроллера появляются два прямоугольных сигнала сдвинутых друг относительно друга. От направления вращения вала энкодера зависит, какой из сигналов будет опережать другой. На рисунке ниже представлены возможные варианты сигналов для идеального случая.

Внутри энкодера имеются контакты, которые при вращении то замыкаются, то размыкаются. Этот процесс естественно сопровождается дребезгом, поэтому реальные сигналы могут выглядеть вот так.

Сигналы сняты со старого энкодера, включенного без фильтрующих конденсаторов.

Алгоритм обработки сигналов энкодера выглядит следующим образом. В обработчике прерывания таймера запускается функция опроса энкодера. Она считывает логические уровни, присутствующие на выводах микроконтроллера к которым подключен энкодер и записывает их во временную переменную. Внутри функции есть статическая переменная (переменная, которая сохраняет свое значение при выходе из функции) хранящая последовательность предыдущих состояний. С помощью битовой маски микроконтроллер выделяет из этой переменной последнее состояние и сравнивает его с текущим, чтобы определить произошли ли изменения. Если состояния равны – функция завершает работу, если отличны – значение статической переменной сдвигается влево на 2 разряда и на «освободившееся» место записывается текущее состояние. Таким образом, если вал энкодера вращается, функция будет постоянно сохранять некую повторяющуюся кодовую последовательность. При вращении вправо – это будет 11100001. При вращении влево – 11010010. По этим последовательностям микроконтроллер и будет понимать, в какую сторону происходит вращение.

Исходник для работы с энкодером можно скачать . Архив содержит два файла: encoder.h и encoder.c. В хедере задаются порт и номера выводов, к которым подключен энкодер, константы LEFT_SPIN и RIGHT_SPIN. Также там описаны прототипы функций. Сишный файл содержит реализацию функций.

void InitEncoder(void) – инициализирует выводы порта.

void PollEncoder(void) – однократно опрашивает энкодер. Если зафиксировано вращение, записывает в буфер одну из констант, если нет, просто завершает работу.

unsigned char GetStateEncoder(void) – возвращает содержимое буфера и очищает его.

Опрос энкодера я обычно произвожу с частотой ~ 4 кГц. Если опрашивать медленней, микроконтроллер будет пропускать импульсы при быстрых поворотах ручки энкодера. Если энкодер используется для установки линейно меняющейся величины, например для установки времени в часах, то в качестве констант LEFT_SPIN и RIGHT_SPIN удобно использовать числа 255 и 1 соответственно. В обработчике сигналов энкодера эти числа просто складываются с устанавливаемой величиной. При сложении с 1 величина увеличивается на 1, при сложении с 255 уменьшается на 1. Конечно это актуально если эта величина однобайтная. Ну а в принципе константы LEFT_SPIN и RIGHT_SPIN можно выбирать произвольно, главное правильно написать обработчик. На этом все.

Исходник для работы с энкодером .

Коротко энкодеры можно назвать преобразователями угловых перемещений. Они служат для модификации угла поворота объекта вращения, например, вала какого-либо механизма, в сигнал электрического тока. При этом определяется не только угол поворота вала, но и его направление вращения, а также скорость вращения и текущая позиция относительно первоначального положения.

Наиболее популярными энкодеры стали при их использовании в системах точного перемещения, на станкостроительных заводах, в производственных комплексах с применением робототехники, в измерительных устройствах, в которых необходима регистрация точных измерений наклонов, поворотов, вращений и углов.

Виды и принцип действия

Энкодеры – это датчики поворота. Простейший датчик имеет ручку, которая может поворачиваться по часовой стрелке или против нее. В зависимости от угла поворота и направления выдается цифровой сигнал, информирующий о том, в каком положении находится ручка, либо в какую сторону она была повернута.

У такого энкодера, показанного на рисунке, ручка также может применяться в качестве кнопки. Это является вспомогательной функцией конкретного вида энкодера.

По типу выдаваемых данных энкодеры делятся на две большие группы:

Абсолютные.
Инкрементальные.

Абсолютные энкодеры

У абсолютного энкодера весь круг поворота разделен на определенное количество секторов, чаще всего одинакового размера. Эти сектора пронумерованы. Энкодер при работе выдает номер сектора, в котором на данный момент он находится. Поэтому он и называется абсолютным. У этого типа энкодера всегда можно определить, на какой угол относительно нулевого сектора повернут энкодер в конкретный момент, то есть, при повороте он выдает значения номеров секторов, до максимального значения. Далее он переходит снова на ноль.

Если вал энкодера поворачивать в другую сторону, то он начнет выдавать противоположные значения. В нашем случае у него используется пять выводов для выдачи значений поворота.

У данного алгоритма имеются свои недостатки. Из таблицы 1 виден порядок выдаваемых значений n-го энкодера. Стоит обратить внимание на две последние строчки, переход от 127 на 128.

Таблица 1

Здесь меняются абсолютно все биты. В идеальном энкодере они все меняются одновременно и нет никаких проблем. Практически в реальном энкодере биты меняются быстро, однако не одновременно. И в какой-то момент на выходе энкодера оказывается совершенно произвольное значение. Так как меняются все биты, следовательно, у энкодера будет произвольное значение от нуля до всех единиц.

Справа изображен пример такого переключения. Чем это может грозить? Разберем пример. Микроконтроллер с помощью двигателя управляет валом и поворачивает его на определенный угол. В определенный момент при переключении со 127 на 128 ячейку он получает определенное случайное значение. Контроллер делает вывод, что вал находится совершенно в другом месте, в отличие от фактического места, и начинает его вращать в другую сторону, с другой скоростью и т.д.

Через определенное время микроконтроллер получает правильное значение, начинает пытаться остановить вал и вращать его в правильную сторону. Такой процесс может продолжаться долго, при условии, что такая ошибка будет встречаться часто. Такие ошибки являются нерегулярными, и вычислить их достаточно сложно.

Код Грея

Выше описанная проблема решается с помощью введения кода Грея. Особенностью кода Грея является то, что при переключении энкодера на единицу, значение кода Грея меняется также на единицу. Меняется только один вид. Это видно в таблице 2 в сравнении двоичного кода и кода Грея.

Таблица 2

Первые две строчки совпадают, но уже во второй строчке поменялся средний бит. Далее также меняется один бит. Также стоит отметить, что последний и первый код Грея отличается на один бит, то есть код Грея может зациклиться.

Преимуществом данного кода является то, что ошибка, которая рассмотрена выше, невозможна. Из недостатков можно отметить, что микроконтроллеру необходимо переводить код Грея в двоичный код для того, чтобы понять, в каком положении находится абсолютный энкодер.

Инкрементальные энкодеры

Следующим типом является инкрементальный энкодер, который имеет более простую структуру. Но при этом он не показывает конкретное место положения своей ручки. Он показывает только направление поворота, а число делений поворота должен считать микроконтроллер.

У инкрементального энкодера есть набор полосок, которые по умолчанию подключены к земле, и при повороте они замыкаются и размыкаются. Получается сигнал, изображенный на рисунке (похож на меандр). Таких круговых полосок у энкодера две. Полоски смещены на одну четверть, и сигналы также смещены между собой на четверть. Это важно, так как позволяет определить направление вращения.

Схему инкрементального энкодера можно представить по правому рисунку. Кнопки обозначают периодические подключения энкодера к земле. Так как внутри энкодер не подключается к логической единице, то необходимо снаружи самостоятельно подтянуть логические единицы через резисторы к выводу энкодера. В этом случае, когда ни одна из ножек у энкодера не подключена к земле, на ножках будет логическая единица.

Если энкодер подключил к земле какую-то ножку, то на этой ножке будет логический ноль. В спокойном состоянии у энкодера на выходе логическая единица. При начале вращения энкодера в любую сторону, то сначала один вывод подключается к земле, затем другой. Далее эти выводы по очереди отключаются от земли, и на них опять образуется логическая единица.

Определить направление поворота можно по тому, какой из выводов раньше подключился к земле. При подсчете полных циклов можно посчитать количество щелчков поворота энкодера.

Фактически у энкодера имеется четыре состояния:

Две единицы.
Ноль и единица.
Ноль и ноль.
Единица и ноль.

Три состояния, которые не равны единицам, являются неустойчивыми, и в них энкодер не может находиться. Во многих микроконтроллерах реализована функция подсчета поворотов с помощью таймеров, у которых есть определенные входы. Таймер считает на аппаратном уровне, на сколько щелчков и в какую сторону был повернут энкодер, и выдает значение. То есть, счетчик инкрементирует какое-либо число.

По изменению этого числа можно определить, на сколько щелчков был повернут энкодер. По количеству щелчков можно определить и угол поворота. Энкодер также имеет дребезг контактов, который усложняет анализ сигналов.

Оптические энкодеры

Подобный преобразователь выполнен в виде диска, зафиксированного на валу, и изготовленного из стекла. Оптический датчик поворота отличается от других видов дополнительным оптическим растором, перемещаемым при повороте вала. При этом он превращает момент вращения в световой поток, который далее принимается фотодатчиком.

Оптический преобразователь запоминает углы вращения. При этом каждому отдельному положению соответствует особый цифровой код, который вместе с числом оборотов образует единицу измерения датчика. Энкодер подключается и работает по аналогии с инкрементальным датчиком.

По характеру функционирования они разделяются на фотоэлектрические и магнитные . Принцип работы магнитных основан на использовании , который был впервые открыт в 1879 году. При этом разность потенциалов появляется только при расположении провода постоянного тока в магнитное поле.

По точности и свойствам разрешения магнитный вид датчика уступает фотоэлектрическому, однако по конструкции он проще, менее требователен к условиям работы и пространству. Магнитный энкодер является прибором, который фиксирует прохождение магнитного полюса магнита при вращении, находящегося рядом с чувствительным элементом. Информация передатчика выражается в цифровом коде.

Фотоэлектрический энкодер является датчиком, работающим на основе фотоэлектрического принципа. Этот эффект наблюдается при воздействии светового потока на вещество. Этот принцип был открыт в 1887 году. При эксплуатации такого датчика происходит постоянное преобразование луча света в сигнал электрического тока.

Аналогами фотоэлектрического энкодера являются оптоэлектронный, оптический и . Эти датчики наиболее чувствительны к характеристикам изготовления, эксплуатации и другим факторам, по сравнению с другими моделями. Однако это оправдывается их повышенной точностью, в отличие от конкурентов.

Мне заказали разработку программы для устройства, в котором в качестве управляющего элемента используется инкрементальный энкодер. Поэтому я решил написать внеплановый урок о работе с энкодером в системе Ардуино.

Совсем коротко, о чем идет речь, т.е. о классификации энкодеров.

Энкодеры это цифровые датчики угла поворота. Другими словами преобразователи угол-код.

Я подчеркиваю, что это цифровые датчики, потому что существует большое число датчиков с выходными аналоговыми сигналами. Простой переменный резистор можно считать датчиком угла. Энкодеры формируют на выходе дискретные сигналы.

Энкодеры бывают абсолютные и накапливающие (инкрементальные).

Абсолютные энкодеры формируют на выходе код, соответствующий текущему углу положения вала. У них нет памяти. Можно выключить устройство, повернуть вал энкодера, включить и на выходе будет новый код, показывающий новое положение вала. Такие энкодеры сложные, дорогие, часто используют для подключения стандартные цифровые интерфейсы RS-485 и им подобные.

Инкрементальные энкодеры формируют на выходе импульсы, появляющиеся при повороте вала. Принимающее устройство может определить текущий угол вала энкодера, подсчитав количество импульсов на его выходе. После включения питания инкрементальные энкодеры не способны определить положение вала. Необходимо привязать его к началу отсчета.

Но в большинстве случаев нет необходимости знать абсолютное значение текущего угла. Если мы энкодером, например, регулируем уровень громкости, то нам надо увеличить ее на несколько градаций или уменьшить. Мы не смотрим на ручку энкодера, на ней нет шкалы. Нам необходимо определить изменение угла относительно текущего положения. То же самое касается установки параметров на дисплее. Мы крутим ручку энкодера и смотрим, как изменяется значение параметра на экране дисплея.

В подобных случаях инкрементальные энкодеры становятся идеальными устройствами управления, установки параметров, выбора меню. Они намного удобнее, чем кнопки ”+” и ”-”.

В этих случаях можно использовать самые простые механические инкрементальные энкодеры, которые отличаются низкой ценой.
